Module
-

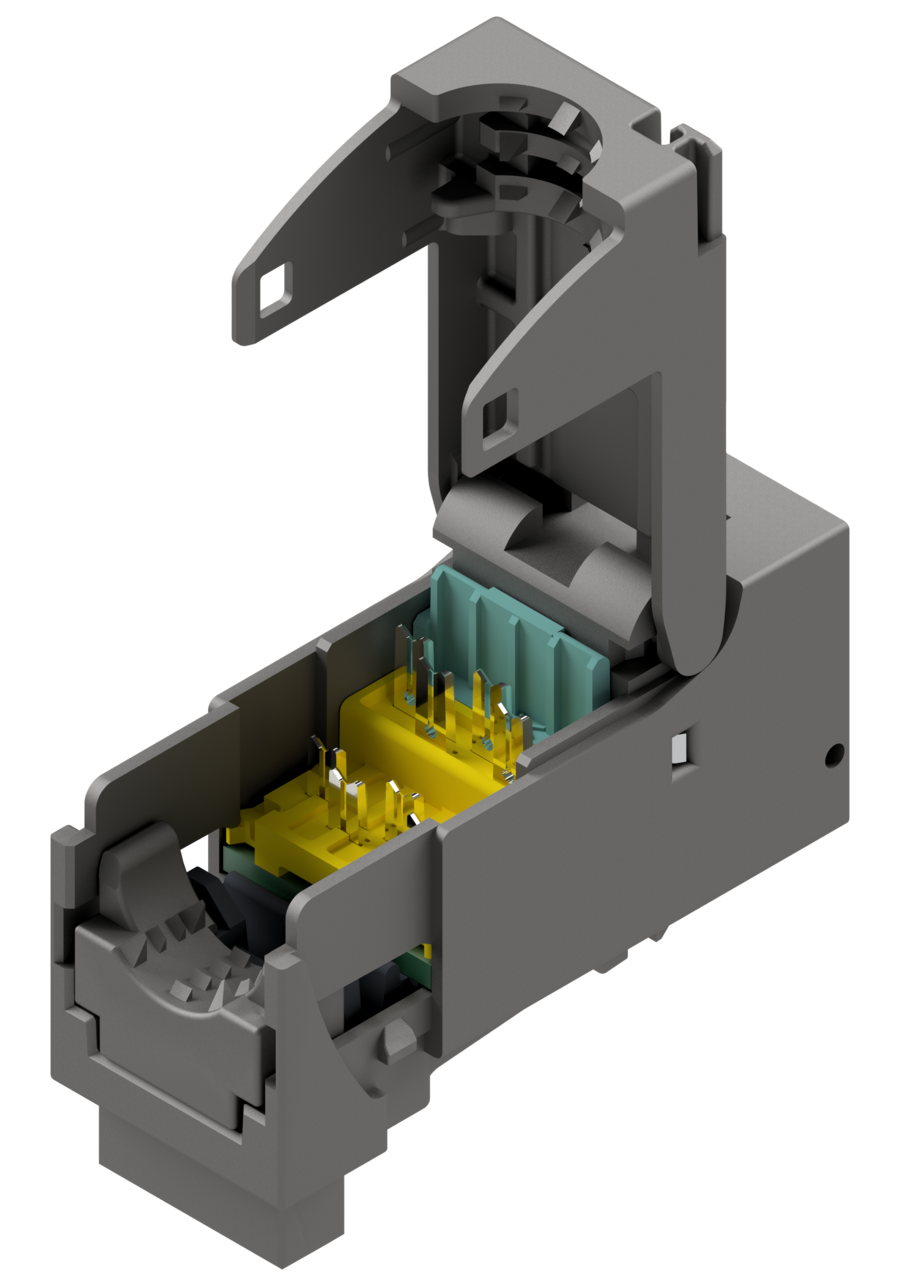

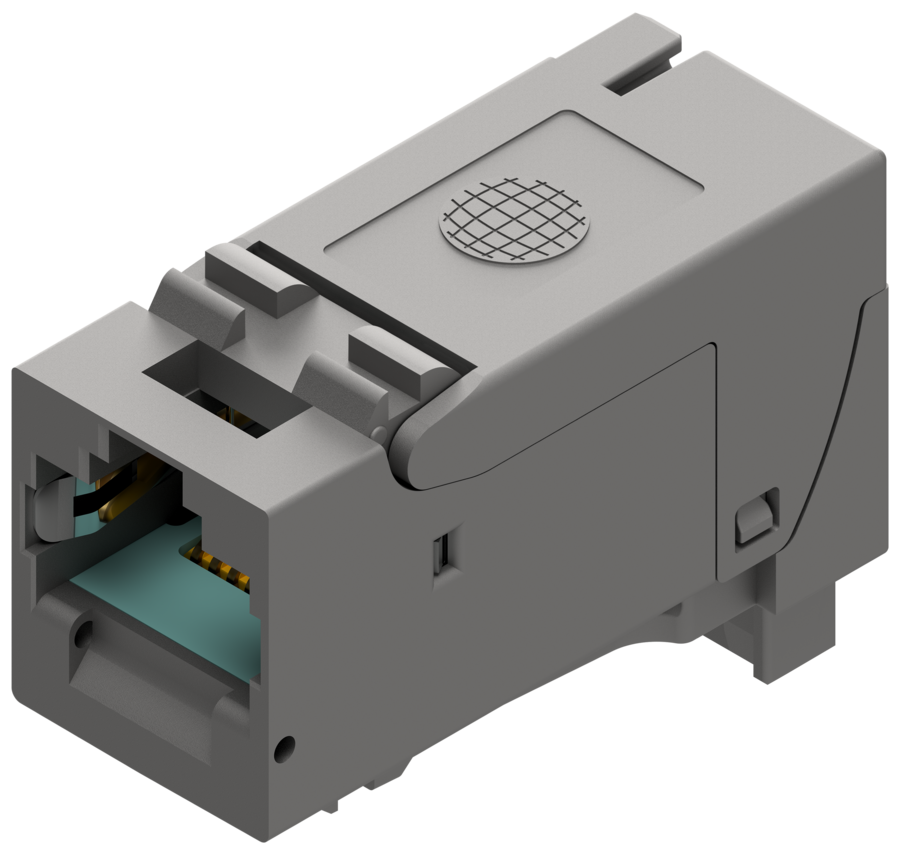

fixLink® Pro RJ45 Keystone-Modul Kat. 6A ISO/IEC, geschirmt
-

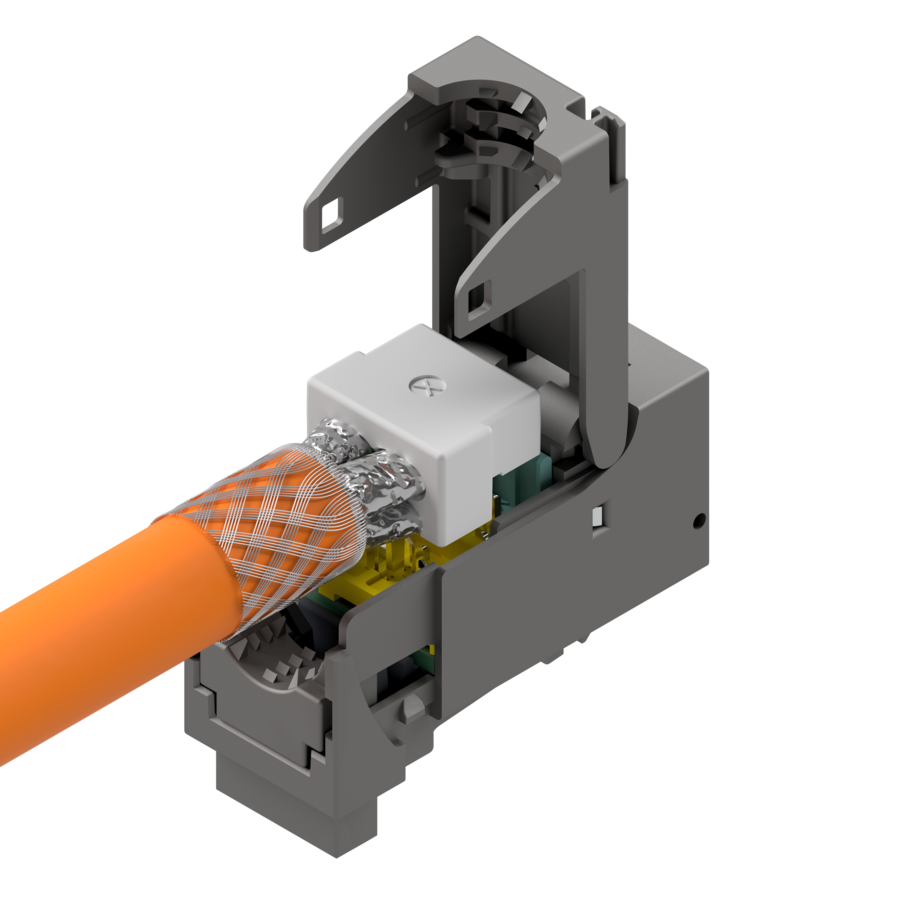

Montage - RJ45 fixLink® Pro Keystone Modul
Das fixLink® Pro RJ45 Keystone-Modul ist im Vergleich zum fixLink® SL nochmals montagefreundlicher geworden. Mit dem neuen Modul erhält der Anwender ein optimiertes RJ45-Buchsenmodul höchster Güte für die Übertragung von 10Gbit Ethernet. Das fixLink® Pro RJ45 Keystone-Modul kann mittels Seitenschneider in unter einer Minute konfektioniert werden. Durch die frei zugängliche Kontaktzone ist eine perfekte Konfektionsqualität und dadurch gesicherte Übertragungsperformance gewährleistet. Die 360°-Schirmabnahme wird beim Schließen des Moduls automatisch sichergestellt. Die spezielle Kontaktgeometrie in Verbindung mit einer 30 μ inch Goldauflage stellt 4PPoE gemäß IEEE 802.3bt unter allen Gegebenheiten sicher. Der Gehäuse- werkstoff besteht aus vernickeltem Zinkdruckguss und erfüllt folglich höchste Umwelt- und mechanische Anforderungen. In Verbindung mit der designfähigen Modulaufnahme ist eine Kombination mit allen gängigen Schalterprogrammen möglich. Zertifizierungen von unabhängigen Prüflaboren runden den höchsten Qualitätsanspruch des fixLink® Pro Keystone-Moduls ab. Es wird in einer umweltfreundlichen Kartonverpackung geliefert.
Steckverbindernorm IEC 60603-7-51.Mechanische Eigenschaften:
- Steckzyklen ≥ 750
- Werkstoff Gehäuse Zinkdruckguss vernickelt
- Integrierte Staubschutzklappe Kunststoff, transparent, austauschbar gegen andere Farben
- Goldauflage im Kontaktbereich 30 µ inch
- Geeignet für Kabeldurchmesser 5-9 mm
- Werkzeugfreie Beschaltung wahlweise nach T568A und T568B
Umweltanforderungen:
- Anschlussklasse IP20
- Temperaturbereich -40°C bis +70°C
Elektrische Eigenschaften:
- Kontaktwiderstand ≤ 20 mΩ
- Isolationswiderstand zwischen den Kontakten ≥ 500 MΩ
- Spannungsfestigkeit Kontakt – Kontakt 1000 V DC/AC peak
- Spannungsfestigkeit Kontakt – Schirm 1500 V DC/AC peak
- Strombelastbarkeit bei 50 °C 1,25 A
- Geeignet für 4PPoE gemäß IEEE 802.3bt
Übertragungstechnische Eigenschaften:
- Bestens geeignet für die Übertragung von 10 Gbit Ethernet (10GBASE-T) nach IEEE 802.3an und für Anwendungen bis 500 MHz nach Kat. 6A und Klasse EA ISO/IEC 11 801 AMD1/2, DIN EN 50173-1, Linklänge > 2 m
- Zertifiziert von GHMT nach Kat. 6A ISO/IEC (PvP) Komponenten Performance
Bezeichnung
Bestellcode
VPE 24
Bestellcode
Einzelverpackung
fixLink® Pro RJ45 Keystone geschirmt Kat. 6A (ISO/IEC) AWG 24-22 CKFAK002 CKFAK002EP fixLink® Pro RJ45 Keystone geschirmt Kat. 6A (ISO/IEC) AWG 27-26 CKFAKFL2 CKFAKFL2EP GHMT - Zertifikat als PDF Download
Download (GHMT PVP Kat.6A Zertifikat)
Download (GHMT Permanent Link Zertifikat)
Datenblatt als PDF Download
Übersicht fixLink® - System
Montageanleitung als PDF Download
-

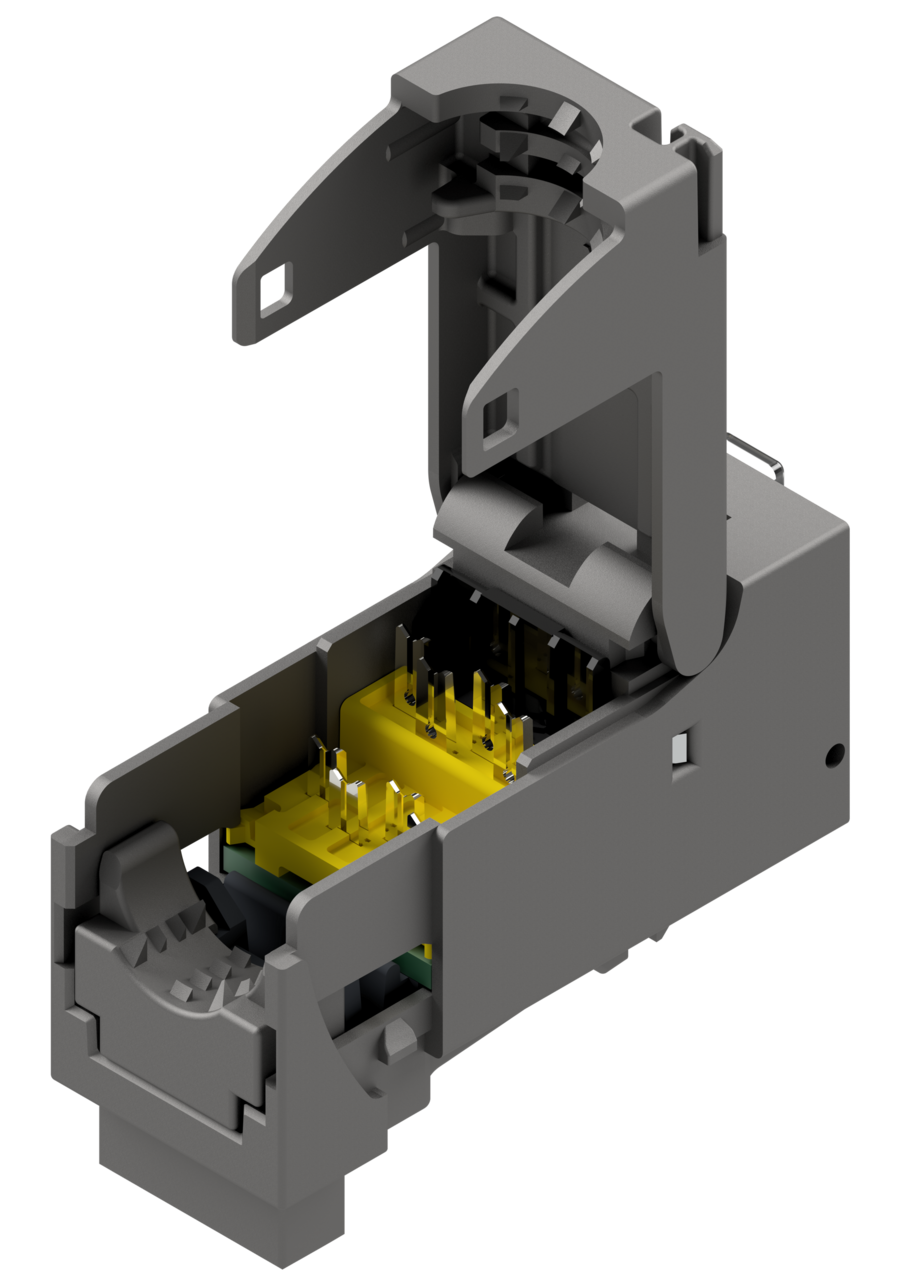

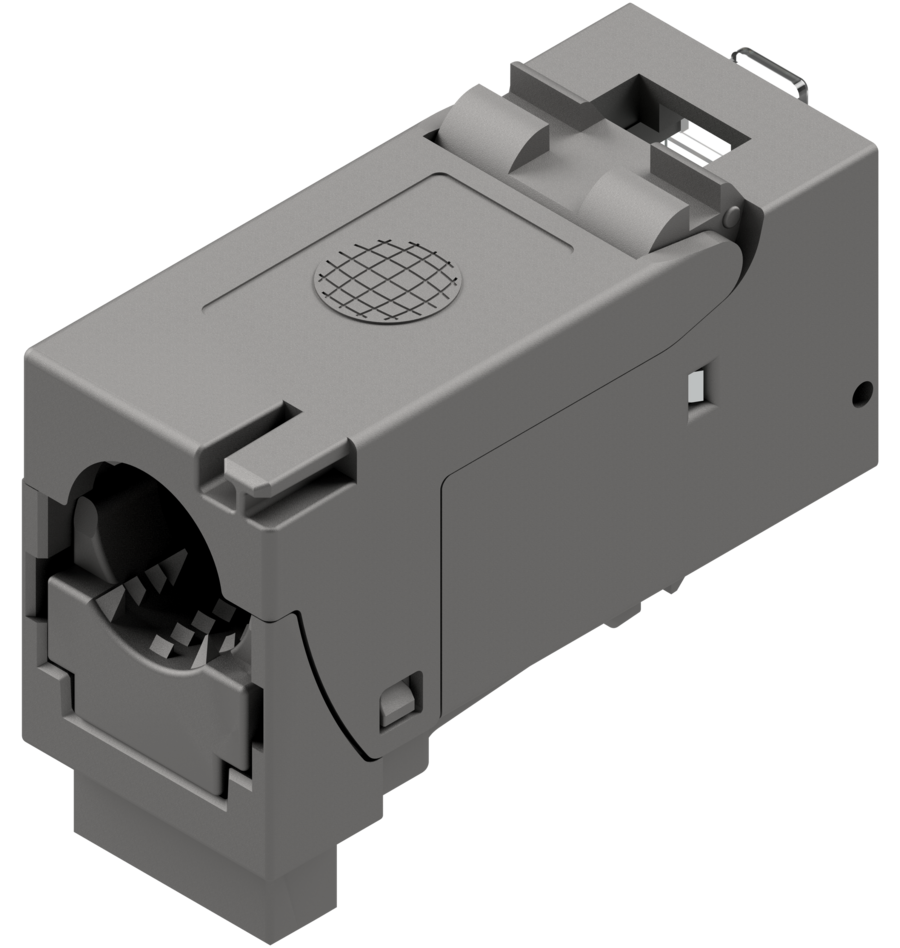

fixLink® SL RJ45 Keystone-Modul Kat. 6A ISO/IEC, geschirmt
-

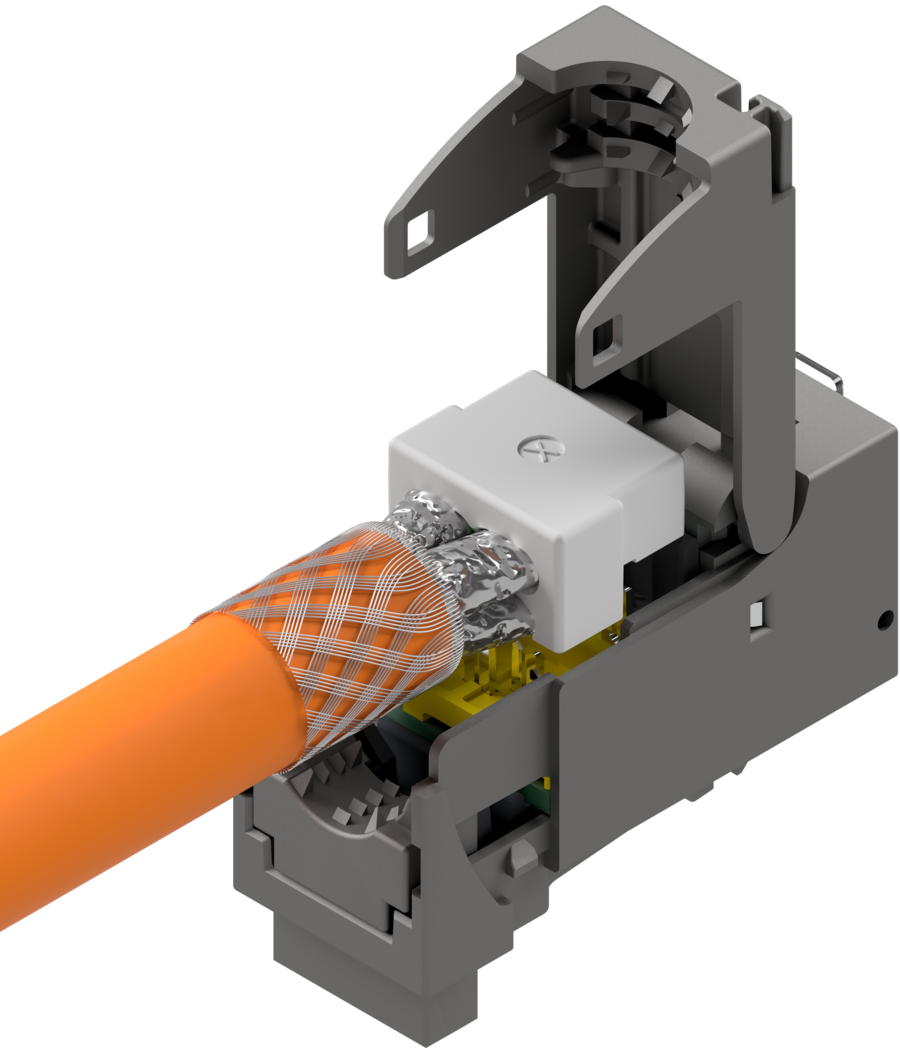

Montage - RJ45 fixLink Keystone Modul
Reopen - RJ45 fixLink Keystone Modul
Demontage - RJ45 fixLink Keystone Modul
Mit dem fixLink® SL RJ45 Keystone-Modul erhält der Anwender ein RJ45-Buchsenmodul höchster Güte. Das fixLink® SL RJ45 Keystone-Modul kann mittels Seitenschneider unter einer Minute konfektioniert werden. Durch die frei zugängliche Kontaktzone ist eine perfekte Konfektionsqualität und dadurch gesicherte Übertragungsperformance gewährleistet. Zur 360°-Schirmabnahme wird lediglich der integrierte Keil verrastet, die zeitaufwendige Anbringung eines Kabelbinders entfällt. Die spezielle Kontaktgeometrie in Verbindung mit einer 30 μ inch Goldauflage stellt 4PPoE gemäß IEEE 802.3bt unter allen Gegebenheiten sicher. Der Gehäuse- werkstoff besteht aus vernickeltem Zinkdruckguss und erfüllt folglich höchste Umwelt- und mechanische Anforderungen. In Verbindung mit der designfähigen Modulaufnahme ist eine Kombination mit allen gängigen Schalterprogrammen möglich. Diverse Zertifizierungen von unabhängigen Prüflaboren runden den höchsten Qualitätsanspruch des fixLink® SL Keystone-Moduls ab. Sie werden in einer umweltfreundlichen Kartonverpackung geliefert. Das Modul kann in den Versionen AWG 24-22 für Verlegekabel und AWG 27-26 für Flexkabel (Patchkabel) bestellt werden.
Steckverbindernorm IEC 60603-7-51.Mechanische Eigenschaften:
- Steckzyklen ≥ 750
- Werkstoff Gehäuse Zinkdruckguss vernickelt
- Integrierte Staubschutzklappe Kunststoff, transparent, austauschbar gegen andere Farben
- Goldauflage im Kontaktbereich 30 µ inch
- Geeignet für Kabeldurchmesser 5-9 mm
- Werkzeugfreie Beschaltung wahlweise nach T568A und T568B
Umweltanforderungen:
- Anschlussklasse IP20
- Temperaturbereich -40°C bis +70°C
Elektrische Eigenschaften:
- Kontaktwiderstand ≤ 20 mΩ
- Isolationswiderstand zwischen den Kontakten ≥ 500 MΩ
- Spannungsfestigkeit Kontakt – Kontakt 1000 V DC/AC peak
- Spannungsfestigkeit Kontakt – Schirm 1500 V DC/AC peak
- Strombelastbarkeit bei 50 °C 1,25 A
- Geeignet für 4PPoE gemäß IEEE 802.3bt
- GHMT geprüft nach DIN IEC 60512-99-001:2015 & DIN IEC 60512-9-3:2010
Übertragungstechnische Eigenschaften:
- Bestens geeignet für die Übertragung von 10 Gbit Ethernet (10GBASE-T) nach IEEE 802.3an und für Anwendungen bis 500 MHz nach Kat. 6A und Klasse EA ISO/IEC 11 801 AMD1/2, DIN EN 50173-1, Linklänge > 2 m
- Zertifiziert von GHMT nach Kat. 6A ISO/IEC (PvP) Komponenten Performance
Bezeichnung
Bestellcode
VPE 24
Bestellcode
Einzelverpackung
fixLink® SL RJ45 Keystone geschirmt Kat. 6A (ISO/IEC) AWG 24-22 CKFAK001 CKFAK001EP fixLink® SL RJ45 Keystone geschirmt Kat. 6A (ISO/IEC) AWG 27-26 CKFAKFL1 CKFAKFL1EP GHMT - Zertifikate als PDF Download
Download (GHMT PVP Kat.6A Zertifikat)
Download (Prüfbericht 4PoE nach der DIN EN ISO/IEC 17025)
Download (GHMT Permanent Link Zertifikat)
Datenblatt als PDF Download
Übersicht fixLink® - System
Montageanleitung als PDF Download
-
fixLink® SL RJ45 Keystone-Modul gewinkelt Kat. 6A ISO/IEC, geschirmt
-
Mit dem gewinkelten fixLink® SL RJ45 Keystone-Modul erhält der Anwender ein RJ45-Buchsenmodul höchster Güte für die Übertragung von 10 Gbit Ethernet. Durch seinen 75° Kabelabgang und die minimale Einbautiefe von 27 mm eignet sich das Modul besonders für Anwendungen mit geringem Platzangebot wie z.B. in UP- und AP-Dosen. Das Modul kann mittels Seitenschneider in unter einer Minute konfektioniert werden. Durch die frei zugängliche Kontaktzone ist eine perfekte Konfektionsqualität und dadurch gesicherte Übertragungsperformance gewährleistet. Die spezielle Kontaktgeometrie in Verbindung mit einer 30 μ inch Goldauflage stellt 4PPoE gemäß IEEE 802.3bt unter allen Gegebenheiten sicher. Der Gehäusewerkstoff besteht aus vernickeltem Zinkdruckguss und erfüllt höchste Umwelt- und mechanische Anforderungen. In Verbindung mit der designfähigen Modulaufnahme ist eine Kombination mit allen gängigen Schalterprogrammen möglich. Zertifizierungen von unabhängigen Prüflaboren runden den höchsten Qualitätsanspruch an das gewinkelte fixLink® SL Keystone-Modul ab. Es wird in einer umweltfreundlichen Kartonverpackung geliefert. Das Modul kann in den Versionen AWG 24-22 für Verlegekabel und AWG 27-26 für Flexkabel (Patchkabel) bestellt werden.
Steckverbindernorm IEC 60603-7-51.Mechanische Eigenschaften:
- Steckzyklen ≥ 750
- Werkstoff Gehäuse Zinkdruckguss vernickelt
- Integrierte Staubschutzklappe Kunststoff, transparent, austauschbar gegen andere Farben
- Goldauflage im Kontaktbereich 30 µ inch
- Geeignet für Kabeldurchmesser 5-9 mm
- Werkzeugfreie Beschaltung wahlweise nach T568A und T568B
Umweltanforderungen:
- Anschlussklasse IP20
- Temperaturbereich -40°C bis +70°C
Elektrische Eigenschaften:
- Kontaktwiderstand ≤ 20 mΩ
- Isolationswiderstand zwischen den Kontakten ≥ 500 MΩ
- Spannungsfestigkeit Kontakt – Kontakt 1000 V DC/AC peak
- Spannungsfestigkeit Kontakt – Schirm 1500 V DC/AC peak
- Strombelastbarkeit bei 50 °C 1,25 A
- Geeignet für 4PPoE gemäß IEEE 802.3bt
Übertragungstechnische Eigenschaften:
- Bestens geeignet für die Übertragung von 10 Gbit Ethernet (10GBASE-T) nach IEEE 802.3an und für Anwendungen bis 500 MHz nach Kat. 6A und Klasse EA ISO/IEC 11 801 AMD1/2, DIN EN 50173-1, Linklänge > 2 m
- Zertifiziert von GHMT nach Kat. 6A ISO/IEC (PvP) Komponenten Performance und Power over Ethernet 4PoE
Bezeichnung
Bestellcode
VPE 24
Bestellcode
Einzelverpackung
fixLink® SL RJ45 Keystone geschirmt Kat. 6A (ISO/IEC) AWG 24-22 gewinkelt CKWAK007 CKWAK007EP fixLink® SL RJ45 Keystone geschirmt Kat. 6A (ISO/IEC) AWG 27-26 gewinkelt CKWAKFL7 CKWAKFL7EP GHMT - Zertifikat als PDF Download
Download (GHMT PVP Kat.6A Zertifikat)
Download (GHMT Permanent Link Zertifikat)
Datenblatt als PDF Download
Übersicht fixLink® - System
Montageanleitung als PDF Donwload
-
fixLink® RJ45 Keystone-Modul Kat. 6A EIA/TIA, ungeschirmt
-
Mit dem ungeschirmten fixLink® RJ45 Keystone-Modul (PoE+ fähig) erhält der Anwender ein optimiertes RJ45-Buchsenmodul höchster Güte für die Übertragung von 10 Gbit Ethernet. Das Modul kann mittels Seitenschneider in unter einer Minute konfektioniert werden. Durch die frei zugängliche Kontaktzone ist eine perfekte Konfektionsqualität und dadurch gesicherte Übertragungsperformance gewährleistet. Die spezielle Kontaktgeometrie in Verbindung mit einer 30 μ inch Goldauflage stellt PoE+ gemäß IEEE 802.3at sicher. Der Gehäusewerkstoff besteht aus Polycarbonat und erfüllt höchste Umwelt- und mechanische Anforderungen. Zertifizierungen von unabhängigen Prüflaboren runden den höchsten Qualitätsanspruch des ungeschirmten fixLink® Keystone-Moduls ab. Es wird in einer umweltfreundlichen Kartonverpackung geliefert.Das Modul kann in den Versionen AWG 24-22 für Verlegekabel und AWG 27-26 für Flexkabel (Patchkabel) bestellt werden.
Steckverbindernorm IEC 60603-7-51.Mechanische Eigenschaften:
- Steckzyklen ≥ 750
- Werkstoff Gehäuse: PC (schwarz, weiß, rot, grün, blau, grau, violett, orange, gelb)
- Integrierte Staubschutzklappe Kunststoff, transparent, austauschbar gegen andere Farben
- Goldauflage im Kontaktbereich 30 µ inch
- Geeignet für Kabeldurchmesser 5-9 mm
- Werkzeugfreie Beschaltung wahlweise nach T568A und T568B
Umweltanforderungen:
- Anschlussklasse IP20
- Temperaturbereich -40°C bis +70°C
Elektrische Eigenschaften:
- Kontaktwiderstand ≤ 20 mΩ
- Isolationswiderstand zwischen den Kontakten ≥ 500 MΩ
- Spannungsfestigkeit Kontakt – Kontakt 1000 V DC/AC peak
- Spannungsfestigkeit Kontakt – Schirm 1500 V DC/AC peak
- Strombelastbarkeit bei 50 °C 1,25 A
- Geeignet für 4PPoE gemäß IEEE 802.3bt
Übertragungstechnische Eigenschaften:
- Bestens geeignet für die Übertragung von 10 Gbit Ethernet (10GBASE-T) nach IEEE 802.3an und für Anwendungen bis 500 MHz nach Kat. 6A EIA/TIA 568B.2-10
Bezeichnung
Bestellcode
VPE 24
Bestellcode
Einzelverpackung
fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, schwarz CKFVK000 CKFVK000EP fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, blau CKFVK001 CKFVK001EP fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, gelb CKFVK002 CKFVK002EP fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, grau CKFVK003 CKFVK003EP fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, grün CKFVK004 CKFVK004EP fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, lila CKFVK005 CKFVK005EP fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, orange CKFVK006 CKFVK006EP fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, rot CKFVK007 CKFVK007EP fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, weiß CKFVK008 CKFVK008EP fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, schwarz CKFUK000 CKFUK000EP fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, blau CKFUK001 CKFUK001EP fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, gelb CKFUK002 CKFUK002EP fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, grau CKFUK003 CKFUK003EP fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, grün CKFUK004 CKFUK004EP fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, lila CKFUK005 CKFUK005EP fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, orange CKFUK006 CKFUK006EP fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, rot CKFUK007 CKFUK007EP fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, weiß CKFUK008 CKFUK008EP Datenblatt als PDF Download
Übersicht fixLink® - System
Montageanleitung als PDF Download
-
fixLink® RJ45 Plug Kat. 6A ISO/IEC geschirmt
-
Montage - RJ45 fixLink® Plug
Mit dem fixLink® RJ45 Steckermodul erhält der Anwender einen im Feld konfektionierbaren RJ45-Stecker höchster Güte und Flexibilität für die Übertragung von 10 Gbit Ethernet. Das Modul ist für AWG 26-22 Datenkabel (Kabelzuführung gerade) ebenso wie für Verlegekabel AWG 24-22 und für Flexkabel/Patchkabel AWG 26/7 geeignet. Das Steckermodul ist geschirmt, wiederbeschaltbar und multiportfähig. Es kann mittels Seitenschneider in unter einer Minute konfektioniert werden. Durch die frei zugängliche Kontaktzone ist eine perfekte Konfektionsqualität und dadurch gesicherte Übertragungsperformance gewährleistet. Die 360°-Schirmabnahme wird beim Schließen des Moduls automatisch sichergestellt. Die spezielle Kontaktgeometrie in Verbindung mit einer 50 μ inch Goldauflage stellt 4PPoE gemäß IEEE 80.3bt unter allen Gegebenheiten sicher. Der Gehäusewerkstoff besteht aus vernickeltem Zinkdruckguss und erfüllt höchste Umwelt- und mechanische Anforderungen.
Steckverbindernorm IEC 60603-7.Mechanische Eigenschaften:
- Steckzyklen ≥ 750
- Wiederbeschaltbar/Wiederverschließbar: 5x mit gleichem Aderdurchmesser
- Werkstoff Gehäuse Zinkdruckguss vernickelt
- Geeignet für Kabeldurchmesser 5-9 mm
- Werkzeugfreie Beschaltung wahlweise nach T568A und T568B
Umweltanforderungen:
- Anschlussklasse IP20
- Temperaturbereich -40°C bis +70°C
Elektrische Eigenschaften:
- Kontaktwiderstand ≤ 20 mΩ
- Isolationswiderstand zwischen den Kontakten ≥ 500 MΩ
- Spannungsfestigkeit Kontakt – Kontakt 1000 V DC/AC peak
- Spannungsfestigkeit Kontakt – Schirm 1500 V DC/AC peak
- Strombelastbarkeit bei 50 °C 1,25 A
- Geeignet für 4PPoE gemäß IEEE 802.3bt
Übertragungstechnische Eigenschaften:
- Bestens geeignet für die Übertragung von 10 Gbit Ethernet (10GBASE-T) nach IEEE 802.3an und für Anwendungen bis 500 MHz nach Kat. 6A und Klasse EA ISO/IEC 11 801 AMD1/2, DIN EN 50173-1, Linklänge > 5 m
Bezeichnung
Bestellcode
Einzelverpackung
fixLink® RJ45 Plug Kat. 6A ISO/IEC,geschirmt CKFFK001 Datenblatt als PDF Download
Übersicht fixLink® - System
Montageanleitung als PDF Download
-
fixLink® Extender Kat. 6A ISO/IEC, geschirmt
-
EasyLan® fixLink Extender
Mit dem fixLink® Extender erhält der Anwender einen Kabelverbinder höchster Güte und Flexibilität für die Übertragung von 10 Gbit Ethernet. Damit lassen sich Leitungen ohne viel Aufwand verlängern. Stillgelegte Leitungen können reaktiviert und bis zum Anschlusspunkt verlängert werden. Der Platzbedarf ist minimal und der knappe Raum im Kabelkanal oder Verteilerschrank wird optimal genutzt. Der Extender wird einfach in den Kanal oder an die Wand geschraubt. Nach erfolgter Installation kann die so verlängerte Leitung bis zur maximalen Linklänge selbst für 10-Gigabit-Ethernet-Übertragungen genutzt werden und unterstützt 4PPoE. Der Extender ist geschirmt und wiederbeschaltbar. Er kann mittels Seitenschneider in unter einer Minute je Seite konfektioniert werden. Durch die frei zugängliche Kontaktzone ist eine perfekte Konfektionsqualität und dadurch gesicherte Übertragungsperformance gewährleistet. Der Gehäusewerkstoff besteht aus vernickeltem Zinkdruckguss und erfüllt höchste Umwelt- und mechanische Anforderungen. Der Extender ist für Verlegekabel AWG 24-22 und Flexkabel/Patchkabel AWG 27/1 geeignet (je nach Ausführung, siehe Tabelle unten).
Mechanische Eigenschaften:
- Werkzeugfreie Beschaltung wahlweise nach T568A und T568B
- Wiederbeschaltbar: 5x mit gleichem Aderdurchmesser
- Werkstoff Gehäuse Zinkdruckguss vernickelt
- Geeignet für Kabeldurchmesser 5-9,5 mm
Umweltanforderungen:
- Anschlussklasse IP20
- Temperaturbereich -40°C bis +70°C
Elektrische Eigenschaften:
- Kontaktwiderstand ≤ 20 mΩ
- Isolationswiderstand zwischen den Kontakten ≥ 500 MΩ
- Spannungsfestigkeit Kontakt – Kontakt 1000 V DC/AC peak
- Spannungsfestigkeit Kontakt – Schirm 1500 V DC/AC peak
- Strombelastbarkeit bei 50 °C 1,25 A
- Geeignet für 4PPoE gemäß IEEE 802.3bt
Übertragungstechnische Eigenschaften:
- Bestens geeignet für die Übertragung von 10 Gbit Ethernet (10GBASE-T) nach IEEE 802.3an und für Anwendungen bis 500 MHz nach Kat. 6A und Klasse EA ISO/IEC 11 801 AMD1/2, DIN EN 50173-1, Linklänge > 90 m
Bezeichnung
Bestellcode
Einzelverpackung
fixLink® Extender Kat. 6A (ISO/IEC) für Aderquerschnitte AWG 24-22 CKEFFL00 fixLink® Extender Kat. 6A (ISO/IEC) Seite A für AWG 24-22, Seite B für AWG 27-26 CKEF00FL fixLink® Extender Kat. 6A (ISO/IEC) für Aderquerschnitte AWG 27-26 CKEFFLFL Datenblatt als PDF Download
Übersicht fixLink® - System
Montageanleitung als PDF Download
-
fixLink® Werkzeuge und Zubehör
-
Abmantelwerkzeug
Abmantelwerkzeug zum Absetzen des Kabelmantels und der Metallfolien eines Datenkabels. Farbe blau.Kupferband
Kupferband zum Fixieren des Geflechtschirms. Vorgeschnitten auf 35 x 9 mm. Verpackungseinheit: 20 Stück/Tüte 1500 Stück/RolleStaubschutzklappen Farbige Staubschutzklappen für preLink® SL und fixLink® SL Keystone-Module. Verpackungseinheit 50 Stück/Polybeutel
Bezeichnung
Bestellcode
Abmantelwerkzeug für Mantel und Adernfolien CZABIBL1 Kupferband Tüte mit 20 Stück vorgestanzten Streifen CZCUBT20 Kupferband Rolle mit 1500 vorgestanzten Streifen CZCUBR15 Parallelverpresszange CKZWZ003 preLink®/fixLink® Staubschutzklappe weiß (transparent) CKZMSKWS preLink®/fixLink® Staubschutzklappe blau (transparent) CKZMSKBL preLink®/fixLink® Staubschutzklappe grün (transparent) CKZMSKGN preLink®/fixLink® Staubschutzklappe rot (transparent) CKZMSKRD preLink®/fixLink® Staubschutzklappe gelb (transparent) CKZMSKYE Übersicht fixLink® - System
