Baugruppenträger
-
Baugruppenträger, feste Überlängenschublade 19" 3+1 HE
-
Modulträger mit Überlängenschublade für den Einsatz von FODH-Einschubmodulen als Spleiß- und Trunkvariante. Kabelreserven können geordnet im darunter liegenden Überlängenfach untergebracht werden. An der Frontseite dieses Faches ist ein Rangierpanel mit Kabelbügeln zur Kabelführung angebracht. Die Einschubmodule lassen sich komplett herausziehen. Die Befestigung der Module erfolgt an Gewindeleisten. Dadurch ist eine einfache und schnelle Montage möglich. Der Kabeleingang erfolgt über die Einführungen auf der Rückseite des Überlängenfaches. Die Einschubmodule werden über zwei Schrauben von der Panelseite am Modulträger fixiert. Es können maximal 12x 7TE-Einschubmodule im Modulträger befestigt werden. Die Überlängenschublade ist hierbei fest fixiert und kann nicht herausgeschoben werden.
Datenblatt als PDF Download
-
Baugruppenträger, ausziehbare Überlängenschublade 19" 3+1 HE
-
Modulträger mit Überlängenschublade für den Einsatz von FODH-Einschubmodulen als Spleiß- und Trunkvariante. Kabelreserven können geordnet im darunter liegenden Überlängenfach untergebracht werden. An der Frontseite dieses Faches ist ein Rangierpanel mit Kabelbügeln zur Kabelführung angebracht. Die Einschubmodule lassen sich komplett herausziehen. Die Befestigung der Module erfolgt an Gewindeleisten. Dadurch ist eine einfache und schnelle Montage möglich. Der Kabeleingang erfolgt über die Einführungen auf der Rückseite des Überlängenfaches. Die Einschubmodule werden über zwei Schrauben von der Panelseite am Modulträger fixiert. Es können maximal 12x 7TE-Einschubmodule im Modulträger befestigt werden. Die Überlängenschublade ist ausziehbar.
Datenblatt als PDF Download
-

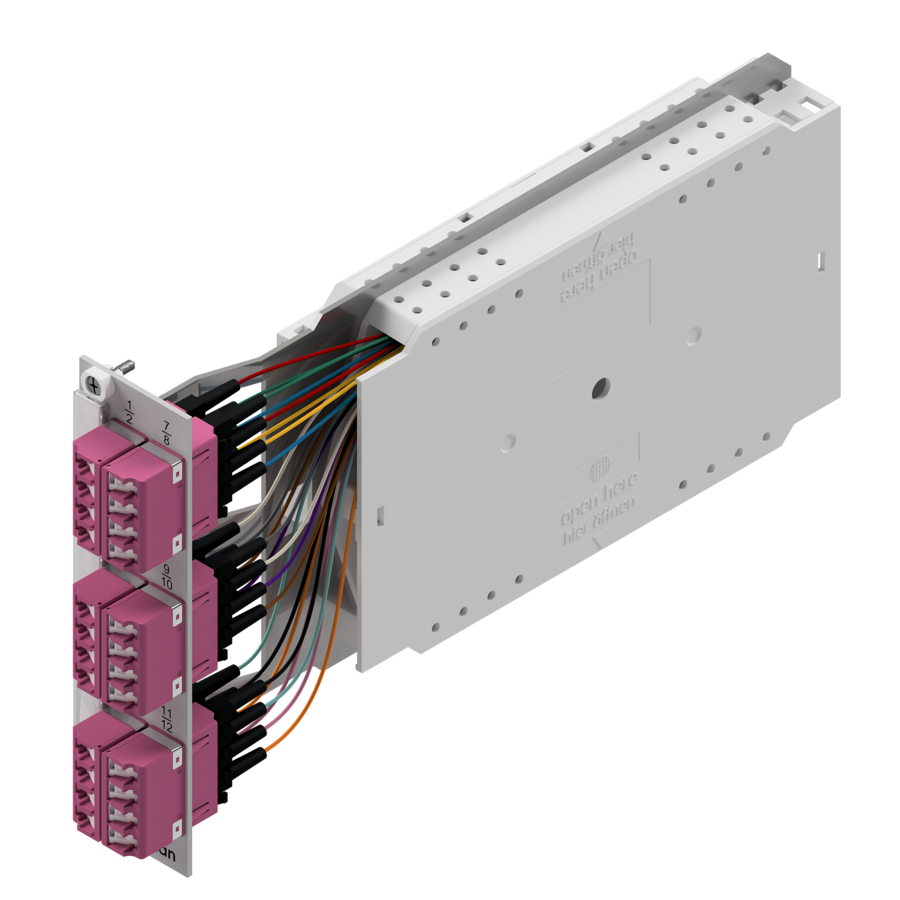

Spleiß-Einschubmodul für Baugruppenträger 19" 3HE/7TE
-
EasyLan® Entriegelungstool für LC Quad Snap-In Kupplungen
Auf kleinstem Raum sind Kupplungen, Spleißkassette und Überlängen unter Einhaltung der Mindestbiegeradien von >50 mm untergebracht. Die Module können individuell mit allen gängigen Simplex- und Duplex- Kupplungen bestückt werden und max. 24 Fasern aufnehmen. Spleißkassette und Überlängenkassette sind auf dem Modulträger montiert. Nicht benötigte Ausbrüche können mit Blindstopfen verschlossen werden. Modulbefestigung mit unverlierbaren Schrauben. Die Einschubmodule besitzen eine Beschriftungsmöglichkeit und werden mit einem bereits montierten Beschriftungsstreifen und einem zusätzlich beigelegten, vorperforierten DIN A6 Bogen mit 14 Beschriftungsstreifen geliefert.
Diese können ebenso im Set erworben werden.
In diesem Set sind enthalten:
1x Beschriftungsstreifen
1x vorperforierter DIN A6 Bogen mit 14 BeschriftungsstreifenDas Entriegelungstool für LC-Quad Snap-in Kupplung kann separat erworben werden.
GHMT PVP - Zertifikat als PDF Download
Download (LWL-Kupplung LC-Duplex Grade B+)
Download (LWL-Kupplung LC-Quad Grade B+)
Datenblatt als PDF Download
-
FODH-Einschubmodul für LWL-Trunkkabel
-
EasyLan® Entriegelungstool für LC Quad Snap-In Kupplungen
FODH-Einschubmodul zur Bestückung von Modulträgern. Das FODH-Einschubmodul kann mit FODH-Variante 2 und Variante 3 bestückt werden. Die Einschubmodule werden über 2 Schrauben von der Panelseite am Modulträger fixiert. Die Kabelabfangung erfolgt direkt am Einschubmodul-Gehäuse. Die Einschubmodule besitzen eine Beschriftungsmöglichkeit und werden mit einem bereits montierten Beschriftungsstreifen und einem zusätzlich beigelegten, vorperforierten DIN A6 Bogen mit 14 Beschriftungsstreifen geliefert. Diese können ebenso im Set erworben werden. In diesem Set sind enthalten:
1x Beschriftungsstreifen
1x vorperforierter DIN A6 Bogen mit14 BeschriftungsstreifenDas Entriegelungstool für LC-Quad Snap-in Kupplung kann separat erworben werden.
GHMT PVP - Zertifikat als PDF Download
Download (LWL-Kupplung LC-Duplex Grade B+)
Download (LWL-Kupplung LC-Quad Grade B+)
Datenblatt als PDF Download
